管道防腐共聚物底膠

管道防腐共聚物底膠，也稱：聚乙烯防腐膠粘劑（熱熔膠），是目前國內外選用聚乙烯塑料對埋地輸油、輸氣、給排水鋼質管道進行外防腐2PE結構的底膠，3PE結構的中間膠粘劑層，又名：管道防腐膠粘劑和管道防腐熱熔膠，她也可用于其他用途鋼材聚乙烯涂層結構中增加附著力。

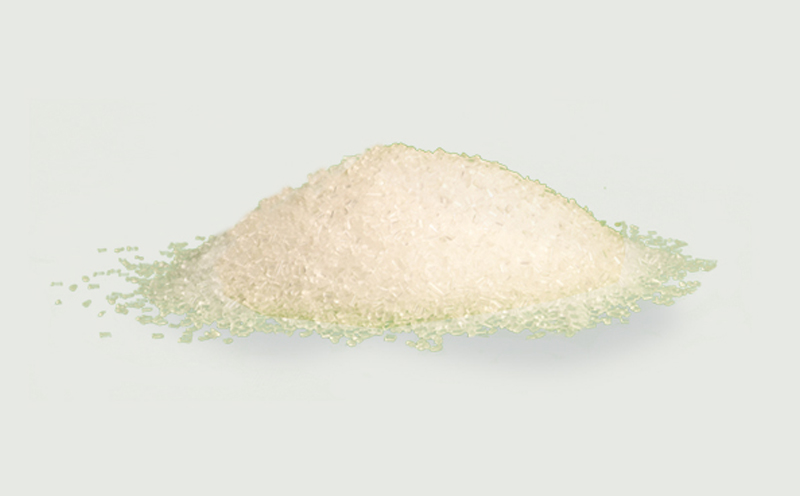

我公司依據SY/T 0413-2002和GB/T 23257-2017標準要求生產的聚乙烯防腐層膠粘劑，系馬來酸酐接枝烯烴共聚物，外觀為光亮透明的魚眼形均勻顆粒，為當前國內新技術新工藝。管道防腐共聚物底膠性能優異、質量穩定，與多種聚乙烯材料及環氧粉末匹配性優良。產品自投放市場近十以來，深得廣大用戶好評，并為多項優質工程奠定下堅實的基礎。是3PE油氣管道防腐工程共聚物底膠廠家。

產品特點：

1、其活性基團能和環氧樹脂形成化學鍵結合，并能和鋼基材形成極性的分子間力結合，其聚烯烴主鏈和聚乙烯層形成均相熔融結合，因此形成極高的粘接強度。

2、具有良好的物理機械性能、電絕緣性能、抗蠕變性能。

3、具有熱塑性塑料相同的加工工藝性能。

4、使用中不開叉、不斷帶、不粘膜、成型快。

性能指標：

項目名稱		單位	標準值	實測值
外觀		∕	顆粒均勻	光亮透明的均勻顆粒
密度		g/cm3	0.92～0.95	0.937
熔體指數（190℃，2.16kg）		g/10min	≥0.7	2.25
維卡軟化點		℃	≥90	109
脆化溫度		℃	≤-50	＜-50
拉伸強度		MPa	≥17	26
斷裂伸長率		%	≥600	780
體積電阻率		Ω·m	≥1.0×1013	4.2×1013
電氣強度		Mv/m	≥25	32
剝離強度	25℃	N/cm	≥100	≥155
剝離強度	50℃	N/cm	≥70	≥155

供貨信息：

1、常規包裝選用紙塑復合防潮袋，凈重25kg/袋。

2、可根據客戶需要進行定制。

使用方法：

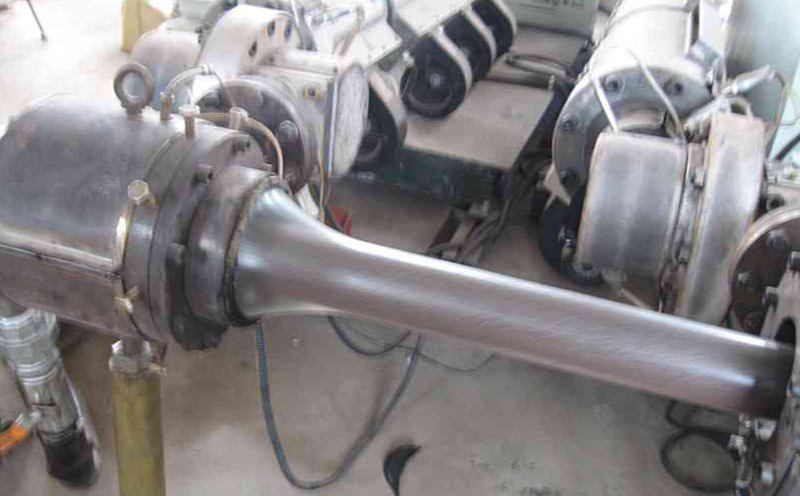

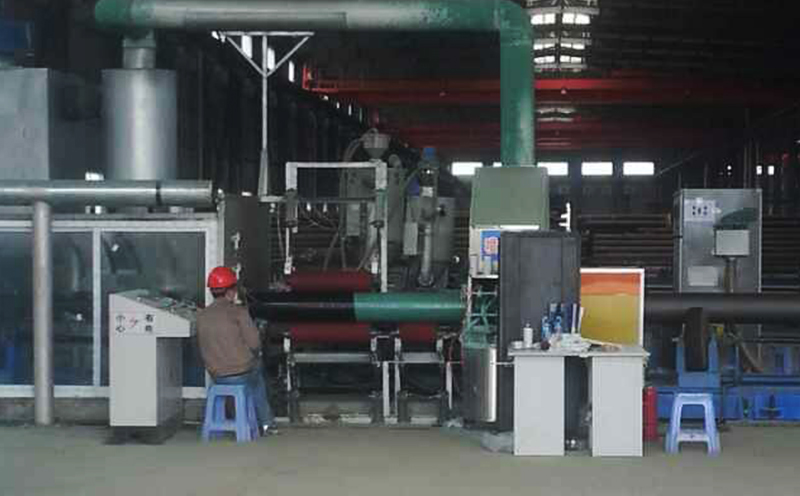

1、產品適用于2PE 、3PE防腐結構的擠出纏繞工藝和擠出包覆工藝，也可制成粉末用于粉末噴涂。

2、產品擠出加工推薦參數：

溫度：加料段150℃～170℃ ；機頭190℃～200℃ ；壓縮段170℃～180℃；適配器200℃～230℃；均化段180℃～200℃；口模190℃～230℃。

擠出機螺桿轉速：應根據擠出機的螺桿結構、螺桿長徑比、口模系數、熔膜延伸長度（口模與鋼管距離）、配套設備、加工速度等條件設定和調整。

3、產品用于2PE防腐結構時，推薦鋼管加熱溫度在200℃～230℃間調整。

4、產品用于3PE防腐結構時，鋼管加熱溫度應根據配套環氧粉末的凝膠化時間確定。推薦鋼管加熱溫度在150℃～200℃間調整。

產品運儲：

1、運輸、存儲及使用過程中：防潮（若受潮必須經烘干后再用）、防油污、防酸堿、防陽光暴曬，注意明火。

2、保質期限12個月。
