一般情況下，由聚乙烯防腐冷纏帶保護(hù)的埋地鋼制管道是不銹蝕或銹蝕較慢的，有些鋼管的壽命可達(dá)40、50年，而在一些條件下，埋地鋼制管道卻有驚人的銹蝕速度，在數(shù)年或更短時(shí)間內(nèi)即可造成鋼制管道的破壞。腐蝕過程一般為：埋地鋼制管道保護(hù)層產(chǎn)生微裂和孔，保護(hù)層剝落，有害介質(zhì)侵入；埋地鋼制管道銹蝕；鋼管道嚴(yán)重銹蝕；鋼管道性能降低，管道破壞。聚乙烯防腐膠帶的防腐處理一般可從兩個(gè)方面考慮：

1、根據(jù)腐蝕級(jí)別采取措施

埋地鋼制管道的腐蝕可以分為強(qiáng)、中、弱、無(wú)四級(jí)。在強(qiáng)銹蝕(大量的CO2、SiO2、H2S工業(yè)環(huán)境)條件下，管道材料銹蝕速度較快，管道配件必須采取表面隔離性防護(hù)；在中等銹蝕條件下，管道有一定的銹蝕，可采用提高管道自身重量，或采用簡(jiǎn)單的表面防護(hù)；在弱銹蝕條件下，管道銹蝕較慢，但還需采取一些措施；無(wú)銹蝕條件下，鋼制管道銹蝕很緩慢或無(wú)明顯銹蝕痕跡，構(gòu)配件可以不采取防護(hù)措施。

2、關(guān)鍵環(huán)節(jié)處理

埋地鋼質(zhì)管道纏繞防腐膠帶以前要做好基層的處理，同時(shí)還要注意施工環(huán)境的溫度和濕度，確保防腐膠帶纏繞施工后的效果。

基層處理：鋼結(jié)構(gòu)的防銹蝕基層處理要合格，要達(dá)到除銹等級(jí)要求GB/T 8932中規(guī)定的Sa2.5級(jí)，表面錨紋深度40～70μm，要符合設(shè)計(jì)圖紙的具體要求。鋼管表面必須干燥、無(wú)塵。

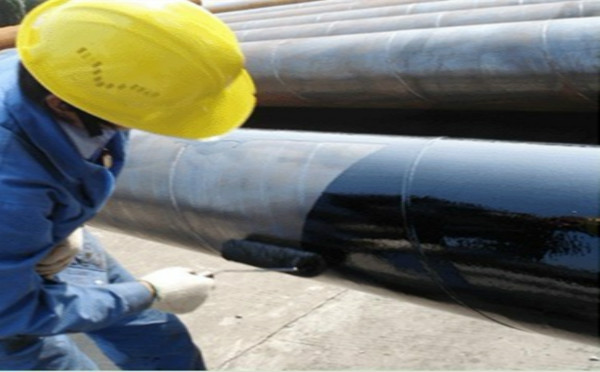

溫度和濕度：涂裝時(shí)的環(huán)境溫度和相對(duì)濕度應(yīng)符合產(chǎn)品要求，環(huán)境溫度宜在5-38℃，相對(duì)濕度不應(yīng)大于85%，表面結(jié)露水時(shí)不得涂裝。表面保持清潔干燥，并在4小時(shí)內(nèi)進(jìn)行防腐涂層噴涂。如超過8小時(shí)或隔夜，應(yīng)在纏繞膠帶前重新涂刷底漆。
