壓敏膠熱收縮帶， 又名：熱烤壓敏帶、壓敏型熱縮帶、壓敏膠熱收縮帶、熱縮壓敏帶、壓敏熱縮帶。是一種由輻射聚乙烯膜片，與新型的丁基橡膠不溶性彈性體膠粘劑通過復合工藝制成的帶狀熱縮防腐蝕材料。
熱縮壓敏帶適用于油氣、化工、城建等行業(yè)的新設管道防腐層補口和在役管線補口修復。對鋼、PE、FBE、PP表面粘結牢固，密封性好。在使用前只需除去作業(yè)表面水汽、污垢，保持清潔，無松動物即可。壓敏型熱縮帶具有獨特的自修復功能，可自動愈合直徑小于5mm的破損。壓敏膠型熱收縮帶還具有耐氧氣滲透、修補操作容易、施工能源消耗少、流水作業(yè)快、施工便攜等特點。是目前國內外管道補口與修復的良好材料之一。
我司遵照GB/T 51241-2017和SY/T5918-2017技術標準規(guī)范生產的壓敏膠熱收縮帶，分外護型和防腐型兩種。為保證工程質量的優(yōu)質性，請廣大客戶按照設計要求來對應選擇型號。
1、與作業(yè)界面粘結牢固，抗水蒸氣透過
2、可與無溶劑環(huán)氧底漆配套使用，也可單獨使用
3、對預熱溫度不做要求，修補方法簡便
4、機械穩(wěn)定性高、長期防腐可靠性高，使用壽命長
單一結構：即只安裝壓敏膠型熱收縮帶，主要用于在役管線補口防腐層修復；
復合結構：即無溶劑環(huán)氧底漆+壓敏膠型熱收縮帶，采用干膜安裝，并且將無溶劑環(huán)氧底漆厚度提高至400μm以上，其特點是使底漆具備防腐性能，提高補口防腐層的整體使用壽命，主要用于新建管線補口防腐；
雙保險復合結構：粘彈體防腐膠帶+壓敏膠型熱收縮帶，這種結構可以起到非常好的防腐蝕保護作用，可用于補口防腐層修復和新建管線補口防腐。
輻射聚乙烯基材部分
| 拉伸強度 | 25Mpa | 斷裂伸長率 | 865% |
| 體積電阻率 | 1.60×1013 | 電氣強度 | 28.5MV/m |
| 耐環(huán)境應力開裂 (F50） | 1100h不開裂 | 熱水沖擊（225℃,4h） | 無裂紋、無流淌、無滴垂 |
壓敏膠層部分
| 軟化點 | 120℃ | 搭接剪切強度 | 23℃ 1.26Mpa，85℃ 0.10Mpa |
| 滴垂130℃,48h | 無滴垂 | 吸水率 | 0.13% |
| 脆化溫度 | -45℃ |
安裝完畢部分
| 23℃ 剝離強度 | 對鋼30N/cm，覆蓋率：98% 對PE層25.5N/cm，覆蓋率：97.5% 對FBE層30N/cm，覆蓋率：98% | 抗沖擊性 | 15.5J |
| 陰極剝離 | 5.5mm | 耐85℃,120d水浸泡外觀 | 對鋼- 無起鼓、無剝離、膜下無水 對防腐層- 無起鼓、無剝離、膜下無水 |
1、基材厚度：1.20~1.30mm
2、膠層厚：1.30~1.40mm
3、標準寬度：300～700mm
4、包裝：紙箱，規(guī)格尺寸可根據客戶要求定制加工

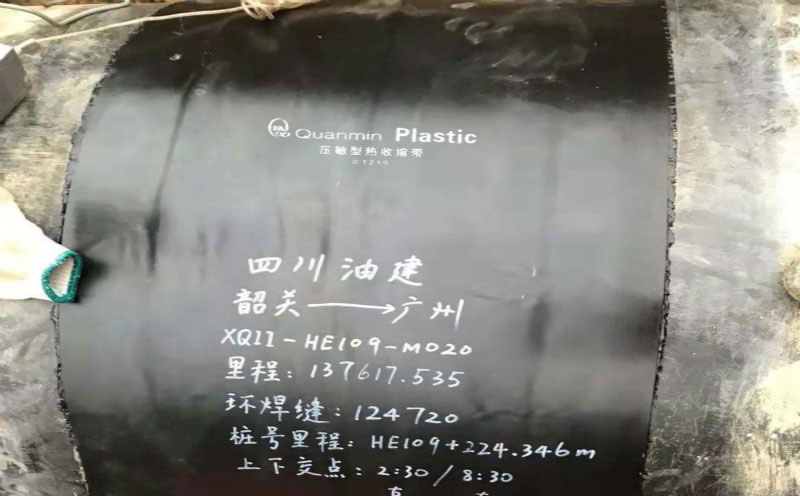

1、表面清理：將需作業(yè)部位表面和管體原防腐層需搭接表面的油污、油脂、泥土污物清凈，清整至無毛刺、焊渣、飛濺物、焊瘤等缺陷。
2、除銹：符合GB/T 8923，手工除銹應達Sa3級，機械除銹應達到Sa2.5級。

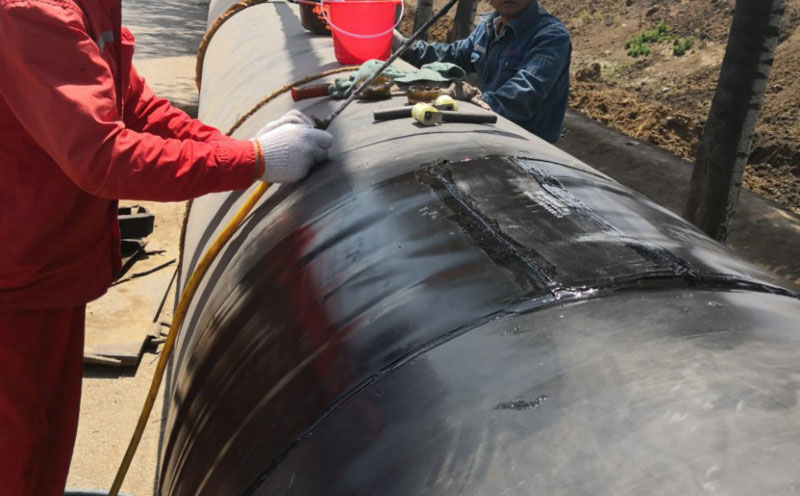

3、沿管徑環(huán)繞熱縮壓敏帶后，先將固定片通過加熱，粘接在適應的壓敏膠熱收縮帶接頭部位，形成筒狀。隨后移離需作業(yè)段，用火焰沿周向均勻加熱，達到收縮。隨之再沿徑向分別向兩側加熱，受熱力作用收縮，內層熱膠同時熔化包覆填充于作業(yè)表面，與管道防腐層形成緊密連續(xù)的防腐蝕保護體系。
4、依照產品安裝溫度要求調整火焰均勻加熱，排出空氣避免出現汽包和皺痕，在適合熱收縮帶相應溫度下操作，發(fā)現套體兩端有膠溢出為宜。
5、操作中出現的皺褶或氣泡，及時用硅橡膠輥輪進行處理，達到整平壓實。
6、禁止雨、雪、霧天濕度超過85%情況下和風沙較大環(huán)境下露天使用。
1、直立、防暴曬、防雨淋、防止壓壞變形。
2、應在陰涼，溫度5～30℃，相對濕度＜75%的庫房中存放，遠離熱源與明火。
3、保質期限12個月。
友情鏈接 link
